高精度端子拉力测试仪简介
上海铸衡生产的SGWS高精度端子拉力测试仪专用于检测各种线束接线端子的拉脱力。本款高精度高精度端子拉力测试仪可配置SGNK、SGHF推拉力计和专用夹具。我司高精度端子拉力测试仪仪器具有设备小巧、控制准确、测量精度高、试件装夹方便、操作简单等特点，是线束生产厂家确保产品质量的理想设备。

高精度端子拉力测试仪可配数显式推拉力计图片

高精度端子拉力测试仪特点：

卧式安装。

手动操作，操作简单稳定。

可将本机台安装于桌（台）上使用，使机架更加稳固。

长×宽×高：450mm×260mm×160mm。

有效行程：50mm。

额定负荷：500N。（也可配置1000N）

净重：10.6Kg。　

高精度端子拉力测试仪的推拉力计：

一般标准配置为数显式推拉力计HF—500。(也可配置指针式推拉力计NK—500,价格不同)

数显式推拉力计

型号：HF—500。

***负荷：500N(Kg、N和ib三种单位可自动转换)。

分辨率：0.01N。

精度：±0.5%。

输出接口：RS 232??　九孔插座。

电源:充电电源：220V/AC；电池连续工作时间：6～8小时。

稳定性:温漂：0.2uV/℃（0～60℃）；零漂：≤　0.1%/8小时/FS。

标定范围：满量程标定。

环境温度：0～ 60℃。

环境湿度：≤　80%。

允许过载：150%。

供电方式：5　号镍氰电池组　/220V AC　充电　4～6　小时。　

高精度端子拉力测试仪指针式推拉力计:　

型号：NK—500。量程：500N（50Kg）。推拉杆行程：10mm。工作温度：20℃±10℃。运输温度：-27℃～ 70℃。相对湿度：15%～80%RH。工作环境：周围无震源及腐蚀性介质。客户可根据需要，配置相对应规格的测力计：指针式推拉力计规格有NK—10、20、30、50、100、200、300、500。数显式推拉力计规格有HF—2、5、10、20、50、100、200、500、1000等；

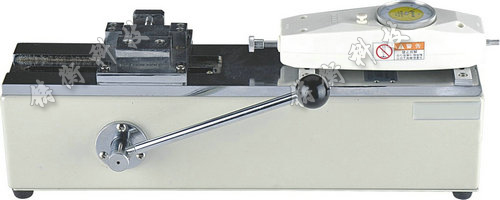

高精度端子拉力测试仪可配指针式推拉力计图片

高精度端子拉力测试仪的左夹具：

·　外形尺寸：115mm×180mm×30mm。·　适用范围：主要应用于插拔力测试、线束接线端子等拉力测试。

·　标准负荷：500N，量程：1000N。

高精度端子拉力测试仪的右夹具：

·　型号：AJJ-06。

·　适用范围：各种线缆、玻璃、皮革、各种电器元件等材料的拉力、破坏力、插拨力、线束接线端子等拉力测试。

·　标准负荷：500N，量程：1000

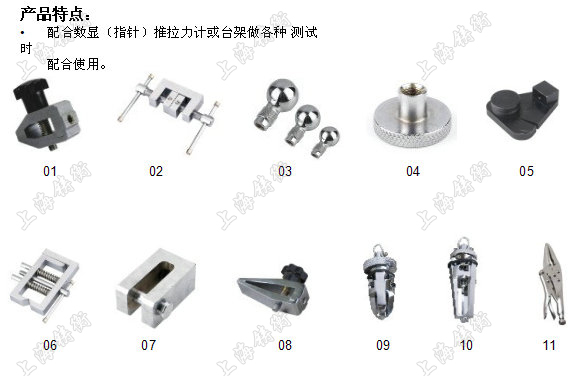

高精度端子拉力测试仪可配夹具

高精度端子拉力测试仪的安装方法：　

1、机座的安装方法：本仪器可安装在桌子上，使仪器更加稳固。安装时请保证工作台面水平，使测试得到准确的数值。安装时请参照(长×宽:430mm×80mm，4个M4的螺纹孔)安装。

2、推拉力计的安装方法：A、用M4扳手将测力计安装板上4个M　4×16的内六角圆柱头螺钉松开，卸下测力计安装板；B、安装HF系列（数显式推拉力计）的推拉力计时，用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过测力计安装板上90×40　的孔旋入测力计4个M4的螺纹孔内，将测力计安装到测力计安装板上；或用十字螺丝刀将附件袋里的4枚精×10的十字槽盘头螺钉穿过测力计内，将测力计安装到测力计安装板上。安装板上145×30的孔旋入测力计4个精的螺纹孔；

　　　　1)安装NK系列（指针式推拉力计）的推拉力计时，用十字螺丝刀把推拉力计后盖上的4枚　M×10的螺钉卸下，将附件袋里的4枚精×14的十字槽螺钉穿过测力计安装板上的145×30的安装孔，旋入测力计后盖上的4个精螺纹　孔（卸下精×10的螺钉的螺纹孔）；　　　2)安装好推拉力计表后，用M4内六角扳手将测力计安装板重新安装到机架上面。

高精度端子拉力测试仪左夹具的安装方法：　用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过左夹具安装板上4个调节孔旋入机台底座板上4个M4的螺纹孔内，将左夹具安装到机台底座板上。　　

高精度端子拉力测试仪右夹具的安装方法：先用附件中的M6螺母旋到测力计的测力杆上，再将右夹具旋到测力计的测力杆上，调节M6螺母使其右夹具接连牢固即可

高精度端子拉力测试仪一般测试操作过程：　

1、将各种线束接线端子一端电线部分放入左夹具的夹口中，旋转手柄以夹稳电线部分(线束接线端子已被压住）。

2、将线束接线端子另一端放入右夹具的夹口中，旋转把手以保持线束接线端子一端卡在中间。

3、用M4内六角扳手，将左夹具中心对准右夹具的中心。

4、若用HF系列（数显式推拉力计）的推拉力计时，打开电源，待液晶显示屏显示为零后即可。

5、若安装NK系列（指针式推拉力计）的推拉力计时，按一下切换按钮，使指回到零位即可。

6、旋动机身的手柄，使其左夹具向左运动，并能够右夹具卡住端子。　

高精度端子拉力测试仪日常保养与维护：

1、请勿超载使用，本仪器额定负荷为500N。

2、注意日常的保养工作，保持仪器各部件清洁。
