紧固高强螺栓的定扭矩电动扳手_定扭矩电动扳手

紧固高强螺栓的定扭矩电动扳手

上海铸衡生产的SGDD型高强螺栓定扭矩电动扳手具有自动控制扭矩功能是装配螺纹件及螺栓的机械化施工工具。本款高强螺栓定扭矩电动扳手广泛应用于栓焊结构桥梁的架设，厂房、塔架及化工、冶金、发电设备的安装。此款高强螺栓定扭矩电动扳手还应用于大型机械、起重设备和车辆装配作业，以及对螺纹紧固件的扭矩及轴向拉力有严格要求的场合。

高强螺栓定扭矩电动扳手螺栓的拧紧操作

1、装上反力支架，并紧固螺钉。开动主机，使方头销孔与反力支架孔相对应，然后装入扳手套筒，插上销钉，并用橡胶圈固定。

2、将控制仪的扭矩旋钮调到所需扭矩值，将主机正反开关拨到正转位置，把扳手套筒套在螺纹连接件的六方上。

3、按下电源开关，扳手启动。当反力支架力臂靠牢支架时（支点可以是邻近的一只螺栓或其他可作支点的位置）螺栓开始拧紧。当螺栓扭矩达到预定扭矩时，扳手自动停止，紧固完成，松开电源开关，进行下一只螺栓的拧紧工作。

4、扳手自动停止后，靠反力支架的弹性形变力，使支架力臂自动脱离支点，取下扳手。如力臂不能脱离支点时，可拨动正反开关，点动电源开关扳手即可取下。

高强螺栓定扭矩电动扳手扭矩的选择与调节

1、用户可在50-3500Nm的范围内任意选择相应规格的高强螺栓定扭矩电动扳手。

2、控制仪面板上有“扭矩调解旋钮”。刻有0-10个刻度值。细调旋钮的作用是在粗调两档之间进行调节补偿，以提高扭矩控制精度。（见后页）

3、调节方法：产品出厂时带有扭矩测试数据卡片，供用户标定时参考，用户可根据所需扭矩选择某一刻度值，按拧紧螺栓的操作方法，拧紧螺栓，用测力扳手或其它测力仪器测出螺栓的实际扭矩值，若扭矩相差较小，可用细调加以补偿，若相差较大，可将粗调向上或向下调一档，反复几次即可获得所需扭矩值。

高强螺栓定扭矩电动扳手操作注意事项

1、螺栓直径的大小对控制精度有一定的影响，施工中应用相同型号的螺栓连接付来标定扭矩值，而且使用一段时间后还应进行检验校定。

2、工作前应开机空转3-5分钟。操作中如发现电机火花大，声音异常，扭矩不稳定时，应立即停机检查，切勿带病工作。

3、定期清洗和更换油脂，一般在工作5000次后，应进行一次清洗加油，以延长使用寿命。

4、主机上的电源开关，碳刷，控制仪上的保险丝等均属易损件，容易引起故障，应经常检查，及时更换。

5、使用中如发现工具上的螺钉松动，应及时紧固。

6、搬运工具时不可提拉电缆线，并注意轻拿轻放，防止震动和摔碰。不用时应放在通风干燥处。如发现受潮应及时进行干燥处理。不可与酸、碱等有害物质气体接触或存放在一起。

紧固高强螺栓的定扭矩电动扳手

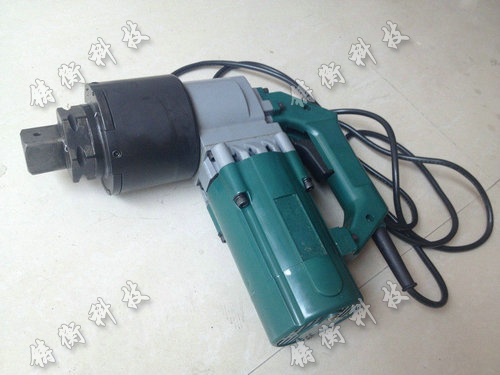

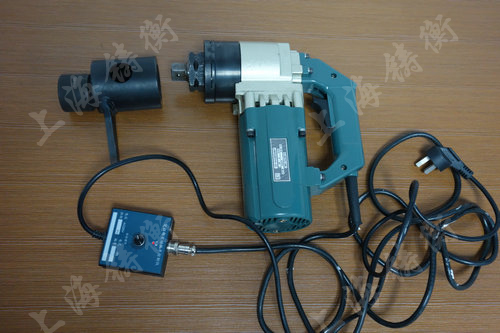

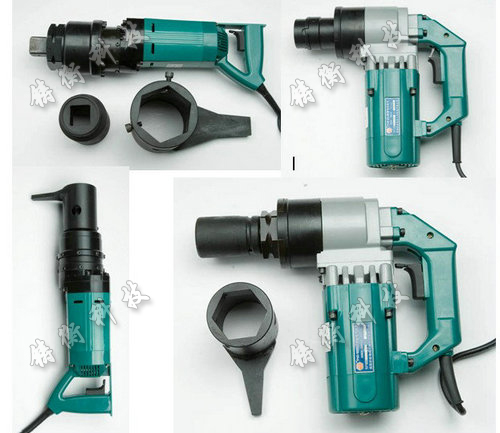

高强螺栓定扭矩电动扳手图片

定扭矩电动扳手规格型号

产品型号 (Model)	测量范围（N.m）	长度（mm）	重量（KG）	方榫（mm）
SGDD-230	50-230	336X69X182	3.1	19
SGDD-700	200-700	336X69X182	3.3	19
SGDD-600	200-600	256X90X298	7.5	19
SGDD-1000	300-1000	260X90X302	7.8	25
SGDD-1500	500-1500	515X106X150	9.3	25
SGDD-1500J	300-1500	322X90X270	8.0	25
SGDD-2000	600-2000	520X115X150	10.8	32
SGDD-2500	800-2500	363X112X288	9.5	32
SGDD-3500	1500-3500	640X125X150	19	38

扭剪型电动扳手规格型号

产品型号 (Model)	测量范围（M）	长度（mm）	重量（KG）	***扭矩（N.m）	转速（r/min）
SGNJ-22	16-22	290X90X270	6.9	1000	16
SGNJ-24	16-24	350X90X270	8.5	1500	12
SGNJ-24J	16-24	545X90X270	9.2	1300	12
SGNJ-27	22-27	400X105X280	9.0	1700	7
SGNJ-30	24-30	405X105X285	9.5	2500	5
