SGWS线束端子拉力测试仪简介：

上海铸衡厂家生产的SGWS线束端子拉力测试仪专用于检测各种线束接线端子的拉脱力。本款SGWS线束端子拉力测试仪可配置SGHF数显、SGNK表盘推拉力计和专用夹具，我司线束端子拉力测试仪具有设备小巧、操作准确、测量精度高、试件装夹方便、操作简单等特点，是线束生产厂家确保产品质量的理想设备。

手动卧式测试台图片

SGWS手动卧式测试台可配SGHF数显推拉力计

SGWS线束端子拉力测试仪

SGWS手动卧式测试台可配SGNK表盘推拉力计

SGWS线束端子拉力测试仪

手动卧式测试台特点：

1.卧式安装。

2.手动操作，操作简单稳定。

3.可将本机台安装于桌（台）上使用，使机架更加稳固。

手动卧式测试台技术参数：

1.长×宽×高：450mm×260mm×160mm。

2.有效行程：50mm。

3.额定负荷：500N。（也可配置1000N）

4.净重：10.6Kg。

手动卧式测试台卧式手动测试台可配数显推拉力计指针式推拉力计

手动卧式测试台特点：

卧式安装。手动操作，操作简单稳定。可将本机台安装于桌（台）上使用，使机架更加稳固。长×宽×高：450mm×260mm×160mm。有效行程：50mm。额定负荷：500N。（也可配置1000N）净重：10.6Kg。

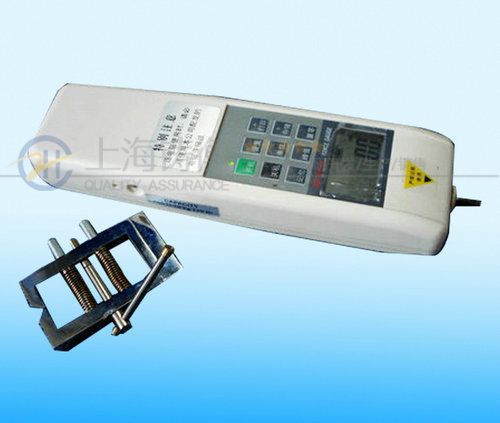

手动卧式测试台的推拉力计：

一般标准配置为数显式推拉力计SGHF—500。(也可配置指针式推拉力计NK—500,价格不同)数显式推拉力计型号：SGHF—500。量程：500N(Kg、N和ib三种单位可自动转换)。分辨率：0.01N。精度：±0.5%。输出接口：RS 232 九孔插座。电源:充电电源：220V/AC；电池连续工作时间：6～8小时。稳定性:温漂：0.2uV/℃（0～60℃）；零漂：≤ 0.1%/8小时/FS。标定范围：满量程标定。环境温度：0～+60℃。环境湿度：≤ 80%。允许过载：150%。供电方式：5 号电池组 /220V AC 充电 4～6 小时。

手动卧式测试台指针式推拉力计:

型号：SGNK—500。量程：500N（50Kg）。推拉杆行程：10mm。工作温度：20℃±10℃。运输温度：-27℃～+70℃。相对湿度：15%～80%RH。工作环境：周围无震源及腐蚀性介质。客户可根据需要，配置相对应规格的测力计：指针式推拉力计规格有NK—10、20、30、50、100、200、300、500。数显式推拉力计规格有HF—2、5、10、20、50、100、200、500、1000等

手动卧式测试台的左夹具：

· 外形尺寸：115mm×180mm×30mm。· 适用范围：主要应用于插拔力测试、线束接线端子等拉力测试。

· 标准负荷：500N，量程：1000N。

手动卧式测试台的右夹具：

· 型号：AJJ-06。

· 适用范围：各种线缆、玻璃、皮革、各种电器元件等材料的拉力、破坏力、插拨力、线束接线端子等拉力测试。

· 标准负荷：500N，量程：1000

手动卧式测试台的安装方法：

1、机座的安装方法：本仪器可安装在桌子上，使仪器更加稳固。安装时请保证工作台面水平，使测试得到准确的数值。安装时请参照(长×宽:430mm×80mm，4个M4的螺纹孔)安装。

2、推拉力计的安装方法：A、用M4扳手将测力计安装板上4个M 4×16的内六角圆柱头螺钉松开，卸下测力计安装板；
B、安装HF系列（数显式推拉力计）的推拉力计时，用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过测力计安

装板上90×40 的孔旋入测力计4个M4的螺纹孔内，将测力计安装到测力计安装板上；或用十字螺丝刀将附件袋里的4枚精×10的十字槽盘头螺钉穿过测力计内，将测力计安装到测力计安装板上。安装板上145×30的孔旋入测力计4个精的螺纹孔；

1)安装NK系列（指针式推拉力计）的推拉力计时，用十字螺丝刀把推拉力计后盖上的4枚 M×10的螺钉卸下，将附件袋里的4枚精×14的十字槽螺钉穿过测力计安装板上的145×30的安装孔，旋入测力计后盖上的4个精螺纹孔（卸下精×10的螺钉的螺纹孔）； 2)安装好推拉力计表后，用M4内六角扳手将测力计安装板重新安装到机架上面。

手动卧式测试台左夹具的安装方法：用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过左夹具安装板上4个调节孔旋入机台底座板上4个M4的螺纹孔内，将左夹具安装到机台底座板上。

手动卧式测试台右夹具的安装方法：先用附件中的M6螺母旋到测力计的测力杆上，再将右夹具旋到测力计的测力杆上，调节M6螺母使其右夹具接连牢固即可.

手动卧式测试台测试操作过程：

1、将各种线束接线端子一端电线部分放入左夹具的夹口中，旋转手柄以夹稳电线部分(线束接线端子已被压住）。

2、将线束接线端子另一端放入右夹具的夹口中，旋转把手以保持线束接线端子一端卡在中间。

3、用M4内六角扳手，将左夹具中心对准右夹具的中心。

4、若用SGHF系列（数显式推拉力计）的推拉力计时，打开电源，待液晶显示屏显示为零后即可。

5、若安装SGNK系列（指针式推拉力计）的推拉力计时，按一下切换按钮，使指回到零位即可。

6、旋动机身的手柄，使其左夹具向左运动，并能够右夹具卡住端子。

手动卧式测试台日常保养与维护：

1、请勿超载使用，本仪器额定负荷为500N。

2、注意日常的保养工作，保持仪器各部件清洁。
