手动卧式测试台可配推拉力计_手动卧式测试台

手动卧式测试台可配推拉力计

上海铸衡针对线束及电子行业研制开发手动卧式测试台专用于检测各种线束接线端子的拉脱力。本款手动卧式测试台可配置SGNK、SGHF推拉力计和专用夹具，我司手动卧式测试台具有设备小巧、操作准确、测量精度高、试件装夹方便、操作简单等特点，是线束生产厂家确保产品质量的理想设备。

手动卧式测试台特点：

卧式安装。手动操作，操作简单稳定。可将本机台安装于桌（台）上使用，使机架更加稳固。长×宽×高：450mm×260mm×160mm。有效行程：50mm。额定负荷：500N。（也可配置1000N）净重：10.6Kg。

手动卧式测试台的推拉力计：

一般标准配置为数显式推拉力计HF—500。(也可配置指针式推拉力计NK—500,价格不同)数显式推拉力计

型号：HF—500。***负荷：500N(Kg、N和ib三种单位可自动转换)。分辨率：0.01N。精度：±0.5%。输出接口：RS 232?? 九孔插座。电源:充电电源：220V/AC；电池连续工作时间：6～8小时。稳定性:温漂：0.2uV/℃（0～60℃）；零漂：≤ 0.1%/8小时/FS。标定范围：满量程标定。环境温度：0～+60℃。环境湿度：≤ 80%。允许过载：150%。供电方式：5 号电池组 /220V AC 充电 4～6 小时。

手动卧式测试台指针式推拉力计:

型号：NK—500。***负荷：500N（50Kg）。推拉杆行程：10mm。工作温度：20℃±10℃。运输温度：-27℃～+70℃。相对湿度：15%～80%RH。工作环境：周围无震源及腐蚀性介质。客户可根据需要，配置相对应规格的测力计：指针式推拉力计规格有NK—10、20、30、50、100、200、300、500。数显式推拉力计规格有HF—2、5、10、20、50、100、200、500、1000等

手动卧式测试台的左夹具：

· 外形尺寸：115mm×180mm×30mm。· 适用范围：主要应用于插拔力测试、线束接线端子等拉力测试。

· 标准负荷：500N，***负荷：1000N。

手动卧式测试台的右夹具：

· 型号：AJJ-06。

· 适用范围：各种线缆、玻璃、皮革、各种电器元件等材料的拉力、破坏力、插拨力、线束接线端子等拉力测试。

· 标准负荷：500N，***负荷：1000

手动卧式测试台可配推拉力计

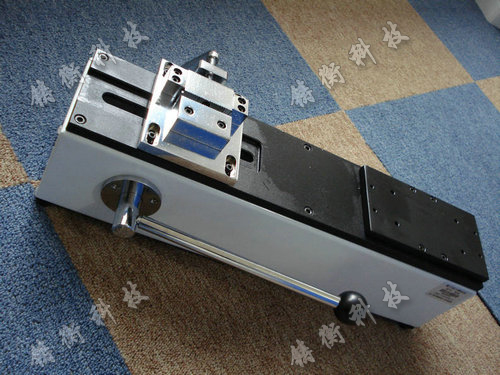

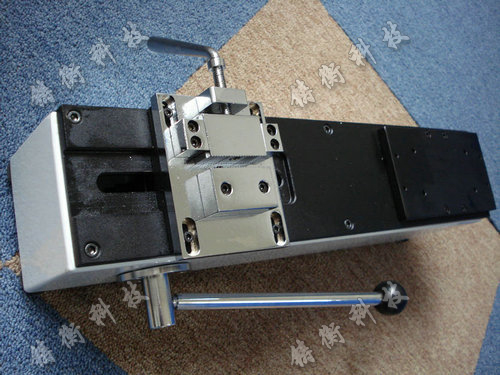

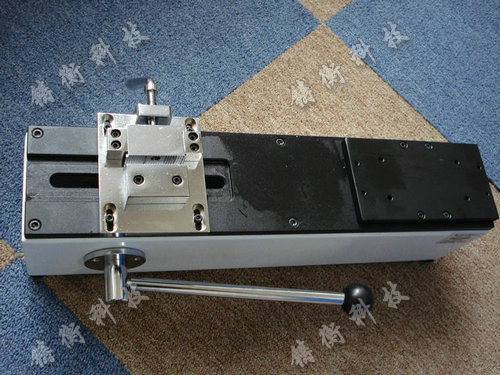

手动卧式测试台图片

手动卧式测试台规格型号

序号 NO	产品型号 (Model)	***负载（N）	有效行程（mm）	外形尺寸（mm）	重量（KG）
01	SGWS	500	50	450X260X160	10.5
02	SGWSJ	1000	50	450X260X160	13
