机械式测力计上海供应

上海铸衡是专业生产供应机械式测力计的厂家。我司SGJX机械式测力计主要用在石油、煤田、地质勘探、水产捕捞、起重机械等行业的重力测量。同时还应用于拖拉机、汽车运输、电力线路架设、建筑等行业的牵引力测量。

机械式测力计应用在钻井作业中，指示钻杆悬重，防止卡钻、打钻事故；应用在井下作业施工中，指示修井作业车绞盘牵引力的大小，防止井管拔脱和井架损坏，起着重要的安全防护作用。由于夜间作业时野外的照明条件有限，造成表盘读数不清楚，给作业工人带来较大的困难，有时会影响钻井、修井的质量或造成不安全的隐患，给生产带来了较大的负面影响。针对这个问题，它的原理是在原拉力计的基础上，表盘覆盖一层美国3M反光膜。夜间作业时，在同样照明的情况下，表盘面亮度、清晰度都有非常明显的提高，作业工人能清楚的看见盘面数值，有效的避免了错误操作，给广大用户带来了极大的方便，提高了劳动效率。

机械式测力计主要技术参数

1、仪表准确度为2.0级

2、引用误差≤±2%F.S3、测力仪表的灵敏度应小于或等于满量程载荷0.5%4、型号、测量范围、外形尺寸、重量。

机械式测力计结构及工作原理

1、结构分三部分：连接件部分、放大装置部分、显示部分。

2、工作原理当作用力通过连接件作用在变形体上，使之产生弹性变形，在弹性范围内，变形量与作用力基本成正比，这样变形大小就可反映出作用力的大小。变形体的变形量经放大装置放大，通过指针在表盘上的指示读出作用力的值。

注：作业中具体选型应根据机械设备的结构和地质情况经计算后确定。

机械式测力计使用方法

1、两端的拉环通过绞链与力源连接（如使用钢丝绳或其它可自由转动的联接件）。在测量过程中始终保持外作用力的作用线与表的轴线相重合。

2、为防止意外，在表后应备装一条保护钢丝绳。

3、调零：在加载之前，用搬手将表盘零点调到与表针重合位置上。

4、检查装卡状态，确认装卡牢固后方可加载。

机械式测力计注意事项

1、避免强烈震动。

2、工作时外力作用线必须与表的轴线重合。

3、拉力计直接作用力不得超过表的上限值。

4、安全使用测力计非常重要，如进行维修时应返回我公司。由于擅自维修产生不良后果，我公司不负责任。

机械式测力计上海供应

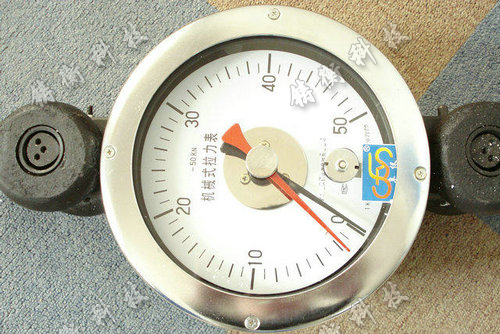

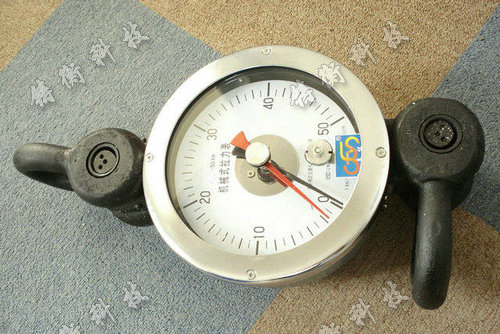

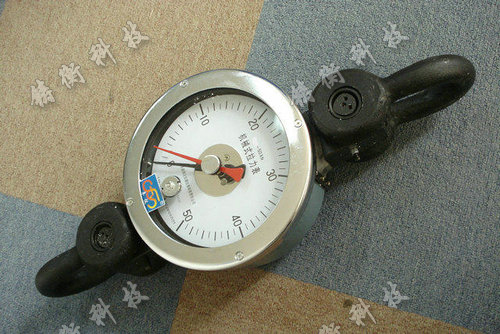

机械式测力计图片

SGJX机械式测力计规格型号

序号 NO	产品型号 (Model)	测量范围（KN）	分度值（KN）	外形尺寸（mm）	重量（KG）
01	SGJX-1	0-10	0.2	620X225X160	16
02	SGJX-3	0-30	0.5	620X225X160	16
03	SGJX-5	0-50	1	620X225X160	16
04	SGJX-8	0-80	2	620X225X160	16.5
05	SGJX-12	0-120	2	650X225X160	20
06	SGJX-16	0-160	2	650X280X160	20
07	SGJX-20	0-200	2.5	650X225X160	20
